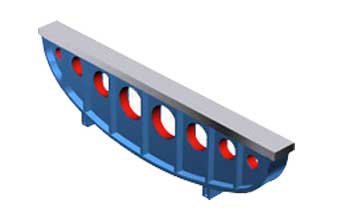

桥型平尺
添加时间：2018-01-22
桥型平尺：按JB/T7977-99标准制造，材质为HT200-300，形状为拱形桥，只有一个工作面，桥型平尺工作面采用刮研工艺，是用来测量工件的直线度和平面度的精密研具，主要用于机床导轨的测量研磨和平板平台的研磨测量时使用，使用温度（20±5）℃。
| 规格mm | 侧面对工作面垂直度 | 工作面直线度或平面度 | ||||||
| 精度等级um | ||||||||
| 00 | 0 | 1 | 2 | 00 | 0 | 1 | 2 | |
| 500×50 | 1.5 | 3 | 6 | 12 | 7 | 14 | 30 | 60 |
| 750×50 | 2 | 4 | 8 | 15 | 10 | 20 | 40 | 80 |
| 1000×50 | 2.5 | 5 | 10 | 20 | 12 | 24 | 50 | 100 |
| 1600×70 | 4 | 7.4 | 15 | 30 | 20 | 40 | 80 | 160 |
| 2000×80 | 5 | 9 | 18 | 36 | 25 | 50 | 100 | 200 |
| 2500×90 | 6 | 11 | 22 | 44 | 30 | 60 | 120 | 240 |
| 3000×100 | 7 | 13 | 26 | 52 | 65 | 130 | 260 | |
| 3500×100 | 15 | 30 | 60 | 75 | 150 | 300 | ||
| 4000×100 | 17 | 34 | 68 | 85 | 170 | 340 | ||
