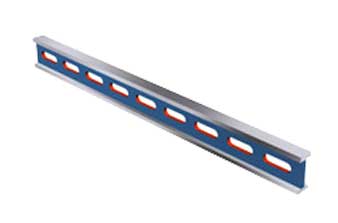

平行平尺
添加时间：2018-01-22
平行平尺按JB/T7977-99标准制造，材料HT250,工作面采用刮研或精密磨削工艺，用于机床检验中检验不平度和不直度两个工作面是配合块规，千分尺，水平仪等仪器检验，不同高度，两导轨的平行和不连接导轨的水平，并可以配合直角尺，检验只用直角尺无法检验的两机件的垂直度的量具，还适用于设备安装和检查，使用温度（20±5）℃
| 规格mm | 工作面直线度或平面度 | 工作面间平行度 | 侧面对工作面垂直度 | ||||||
| 精度等级um | |||||||||
| 0 | 1 | 2 | 0 | 1 | 2 | 0 | 1 | 2 | |
| 500×35 | 3 | 6 | 12 | 4.5 | 9 | 18 | 15 | 30 | 60 |
| 750×40 | 4 | 8 | 15 | 6 | 12 | 25 | 20 | 40 | 80 |
| 1000×50 | 5 | 10 | 20 | 7.5 | 15 | 30 | 25 | 50 | 100 |
| 1500×70 | 7.4 | 15 | 30 | 10 | 20 | 40 | 37 | 75 | 150 |
| 2000×90 | 9 | 18 | 36 | 13.5 | 27 | 54 | 45 | 90 | 180 |
| 2500×90 | 11 | 22 | 44 | 16 | 32 | 65 | 55 | 110 | 220 |
| 3000×100 | 13 | 26 | 52 | 19.5 | 39 | 78 | 65 | 130 | 260 |
| 3500×100 | 15 | 30 | 60 | 22 | 45 | 90 | 75 | 150 | 300 |
| 4000×100 | 17 | 34 | 68 | 25 | 50 | 100 | 85 | 170 | 340 |
| 5000×110 | 21 | 42 | 84 | 30 | 60 | 120 | 105 | 210 | 420 |
